En bref :
- Le plan électrique représente l’emplacement des équipements et le câblage prévu dans chaque pièce, en accord avec la norme NF C 15-100.
- Le schéma électrique détaille les liaisons, les protections et les commandes, et doit être mis à jour à chaque modification de l’installation.
- Fournir le schéma électrique à la fin des travaux est une exigence pour sécuriser le projet électrique et faciliter les diagnostics ultérieurs.
- Pour approfondir, des ressources comme Promotelec offrent des guides techniques utiles, notamment sur les installations électriques des bâtiments d’habitation neufs.
La sécurité et la performance de votre installation électrique dépendent d’un plan clair et conforme. Cet article vous guide sur le moment opportun pour demander un schéma électrique détaillé, les différences entre plan électrique et schéma électrique, et les bonnes pratiques pour concevoir des documents lisibles et robustes en 2026. Vous découvrirez pourquoi un détail technique bien verrouillé vous évite des modifications en cours de chantier, des retards et des coûts supplémentaires, et comment anticiper les besoins futurs du logement pour gagner en efficacité.
Quand demander un schéma électrique détaillé : cadre légal et bénéfices pour le projet électrique

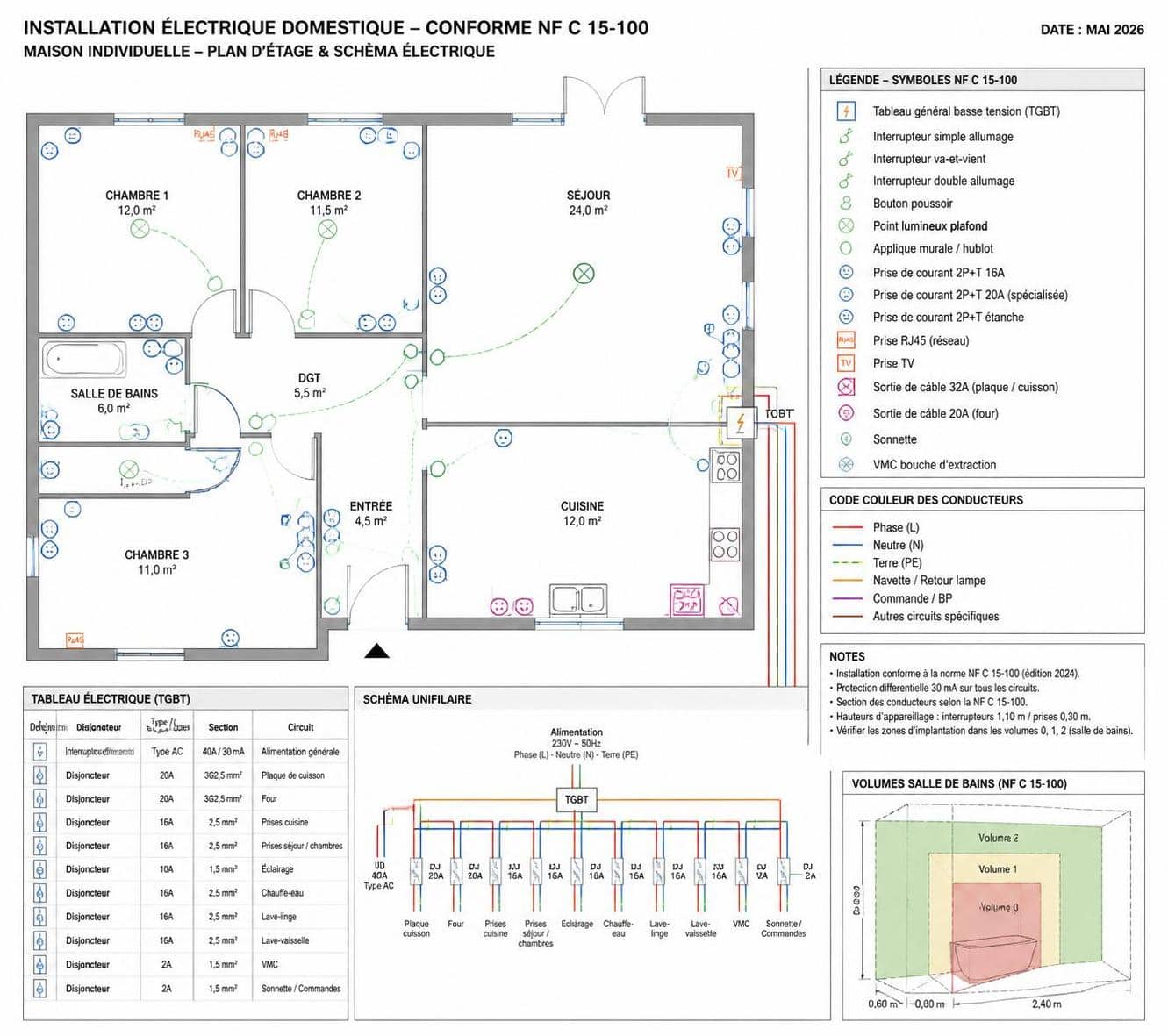

Dans le cadre d’un projet électrique, le plan électrique et le schéma électrique remplissent des rôles complémentaires. Le plan indique « où » se situent les équipements (prises, interrupteurs, luminaires, tableau) et permet d’organiser le chantier. Le schéma, lui, décrit « comment » les éléments sont reliés les uns aux autres, avec les protections et les liaisons de câblage.
En 2026, les installations neuves ou rénovées doivent respecter la NF C 15-100, et certains éléments imposent des exigences minimales (nombre de prises, sécurité autour des zones d’eau, circuits spécialisés pour les appareils lourds). À la fin des travaux, le schéma électrique et le plan électrique servent aussi à préparer la vérification du diagnostic électrique et la maintenance future. Pour les professionnels, un détail technique clair est un gage de professionnalisme et de sécurité.
Points clés pour savoir quand solliciter le schéma détaillé
- À la fin des travaux, pour attester la conformité et faciliter le diagnostic électrique ultérieur.
- Avant la remise du bâtiment, lors d’une rénovation ou d’une extension, pour anticiper les besoins et éviter les réfections lourdes.
- Lors de la préparation d’un plan électrique répondant à des exigences spécifiques (domotique, chauffage, VMC, etc.).
- Pour sécuriser les interventions futures et guider les équipes lors de travaux dans le câblage et l’implantation des équipements.
Pour un accompagnement optimal, il peut être utile de s’appuyer sur des ressources spécialisées. Vous pouvez par exemple vous renseigner sur des critères de choix pour un électricien domotique et les vérifications à effectuer sur un devis électrique via ce guide: sélectionner un électricien spécialisé en domotique, et vérifier le sérieux d’un devis via vérifier le sérieux d’un devis électrique. Pour mieux évaluer les coûts et les garanties, explorez aussi les ressources sur les garanties et les choix entre artisan indépendant et entreprise.
Plan électrique et schéma électrique : définitions, différences et utilisations pratiques
Bien distinguer plan et schéma est crucial. Le plan électrique est une représentation spatiale : il montre où se trouvent les prises, les interrupteurs, les luminaires, le tableau et les équipements spécifiques (chauffage, domotique, VMC, etc.). Le schéma électrique, en revanche, est une représentation fonctionnelle, indiquant les connexions et les liaisons entre les éléments, sans figurer l’emplacement exact sur les murs.
Types de schémas courants :
- Schéma unifilaire : une ligne par circuit, utile pour les protections et les liaisons principales.
- Schéma multifilaire : détail fil à fil, plus clair pour les dépannages et les diagnostics complexes.
- Schéma architectural : proche du plan, mais axé sur la logique des raccordements et circuits utiles à la mise en œuvre.
Le plan et le schéma se complètent : le plan répond à l’emplacement des équipements et le schéma décrit comment ils sont connectés. Pour rester lisibles et réutilisables sur le chantier, il est indispensable d’adopter un code graphique et des symboles cohérents, conformes à la norme internationale IEC 60617 et adaptés à la NF C 15-100. Cedreo, par exemple, propose une bibliothèque de symboles normalisés et une gestion claire des annotations pour faciliter le traitement architectural et technique du plan électrique.
| Élément | Plan électrique | Schéma électrique |
|---|---|---|
| Objectif | Positionner les équipements et les volumes | Tracer les liaisons et les protections |
| Représentation | Plan spatial du bâtiment | Connexion électrique et circuits |
| Utilisation | Implantation sur le chantier | Diagnostique, maintenance et vérifications |
| Éléments typiques | Prises, interrupteurs, luminaires, tableau | Disjoncteurs, protections, câblage, schémas de liaison |
Un plan électrique clair et conforme permet de limiter les risques d’erreur sur le chantier et d’assurer une cohérence entre les documents techniques. Pour les professionnels, c’est aussi un moyen efficace de gagner du temps et de renforcer la confiance des clients et des partenaires. Un projet électrique bien structuré orientera les décisions, facilitera les interventions et assurera une sécurité électrique optimale.
Pour approfondir, vous pouvez consulter les ressources qui détaillent les pratiques et les enjeux autour du plan électrique et du schéma électrique, notamment les guides complets et les démonstrations sur Cedreo. Dans ce cadre, les symboles standardisés et les codes couleurs se révèlent essentiels pour une lisibilité immédiate et une exécution sans ambiguïté.
Concevoir un plan électrique professionnel : étapes, outils et bonnes pratiques
Concevoir un plan électrique clair et exploitable est un exercice technique et stratégique. Chaque oubli peut provoquer des modifications en cours de chantier ou un non-respect des exigences de sécurité électrique. En parallèle, anticiper les besoins futurs et les évolutions technologiques permet de gagner du temps et de rassurer les clients. L’utilisation d’outils adaptés, comme des solutions en ligne 100% dédiées, accélère la création des plans tout en garantissant la cohérence visuelle et technique.
Un plan bien construit répond à plusieurs objectifs :
- Guider le client dans sa réflexion et aider à prendre des décisions éclairées.
- Anticiper les cheminements et optimiser les parcours de câblage pour limiter les longueurs et coûts.
- Chiffrer les travaux avec précision et fiabiliser les devis et les estimations.
- Faciliter l’intervention de l’équipe sur chantier et garantir la conformité à la NF C 15-100.
Pour rendre efficace votre démarche, adoptez des méthodes claires et une charte graphique homogène. Cela évite les confusion et les erreurs lors des échanges entre les acteurs du projet, et vous assure une maintenance facilitée à long terme. Pour les professionnels, la mise en place d’un plan électrique anticipant les besoins futurs, y compris les postes de travail et les réseaux de données, est devenue une pratique courante et recommandée.
Dans la pratique, les étapes typiques sont les suivantes :
- Comprendre les habitudes du client et les usages prévus (télétravail, domotique, véhicules électriques).
- Choisir un outil de dessin adapté et intuitif pour gagner du temps.
- Positionner les appareillages (prises, interrupteurs, luminaires) et les équipements techniques annexes.
- Vérifier la conformité à la NF C 15-100 et assurer les volumes et protections.
- Rédiger une légende et documenter les détails (hauteurs, puissances, circuits) pour une lisibilité maximale.
Pour aller plus loin et obtenir des conseils supplémentaires, consultez des ressources spécialisées et les guides de référence sur les plans électriques et schémas en ligne. Par exemple, un électricien domotique compétent peut vous aider à évaluer les choix techniques et la faisabilité, tandis que un devis électrique bien préparé assure transparence et clarté. N’hésitez pas à comparer les offres et à vérifier les options de garantie et de maintenance proposées par les professionnels.
Repères pratiques et ressources pour vos documents électriques
Un bon plan électrique se déploie autour d’un ensemble de repères et de bonnes pratiques, notamment :
- Utiliser des symboles standardisés et lisibles afin de réduire les erreurs d’interprétation et d’implantation.
- Éviter la surcharge visuelle du document, en privilégiant une approche modulaire et des schémas complémentaires pour les pièces techniques.
- Prévoir une légende claire et des annotations sur les niveaux, les puissances et les fonctions des équipements.
- Assurer la cohérence graphique entre les documents du même projet pour faciliter la compréhension de toutes les parties prenantes.
Pour approfondir la lisibilité et la cohérence de vos documents, vous pouvez vous inspirer des pratiques recommandées et des ressources dédiées à la sécurité électrique et à la maintenance des installations. L’objectif est d’obtenir un livrable professionnel, reconnu par vos clients et vos partenaires, et utilisable dès la mise en service.
Il peut aussi être utile de connaître les limites et les erreurs fréquentes à éviter : symboles inadaptés, plan surchargé, absence de légende ou de cohérence entre documents. En vous appuyant sur une charte graphique et des procédures claires, vous évitez ces écueils et garantissez une intervention efficace sur le chantier et des diagnostics fiables en maintenance.
- Éviter les symboles non standardisés et privilégier une bibliothèque de symboles normés.
- Maintenir une lisibilité sur une ou deux pages maximum par étage, avec des documents complémentaires si nécessaire.
- Intégrer une légende complète et des annotations directement sur le plan.
- Maintenir une cohérence graphique entre tous les livrables du projet.
Pour les professionnels souhaitant aller plus loin, Cedreo propose une solution complète pour générer rapidement des plans électriques clairs et exploitables sur le chantier, avec une visualisation en 3D et un export PDF prêt à imprimer.
Maintenance, diagnostic et suivi : pourquoi mise à jour du schéma après modification
Tout changement dans l’installation
électrique nécessite une mise à jour du schéma électrique et du plan électrique. Que ce soit pour l’ajout d’un nouveau circuit, le remplacement d’un appareil, ou l’intégration d’une solution domotique, la traçabilité est essentielle pour le diagnostic électrique et la sécurité des occupants.
Dans le cadre d’un entretien régulier, pensez à prévoir une maintenance annuelle de l’installation et à réviser les documents techniques. Cela vous évite des surprises lors d’une intervention et assure la pérennité du système, y compris pour les systèmes critiques tels que les systèmes de sécurité ou les commandes domotiques connectées. Pour en savoir plus sur les bonnes pratiques au sujet des interventions et des vérifications, consultez les guides d’experts et les ressources professionnelles sur les sécurité incendie et options associées.
Questions fréquentes et ressources complémentaires
Quelle est la différence entre plan électrique et schéma électrique ?
Le plan électrique situe l’emplacement des équipements (prises, interrupteurs, luminaires, tableau, appareils spécifiques). Le schéma électrique détaille les connexions et les liaisons entre les éléments (câblage, protections, circuits) sans nécessairement donner l’emplacement.
Quelle norme faut-il respecter pour un plan électrique ?
En habitation, la norme NF C 15-100 s’applique. Elle impose un nombre minimum de prises, des volumes de sécurité et des règles pour les circuits spécialisés et les protections.
Que doit contenir un plan électrique complet ?
Le tableau général, les prises (standards et spécialisées), les interrupteurs, les points lumineux et les équipements spécifiques comme la VMC, le chauffage et la domotique, avec une légende et une échelle des plans.
Comment garantir la lisibilité des symboles électriques ?
Utilisez des symboles standardisés et une charte graphique cohérente; évitez les symboles ambigus et documentez clairement les annotations.
Pour approfondir et comparer les options de services, n’hésitez pas à consulter les ressources suivantes et à évaluer les propositions d’intervention. Par exemple, découvrir les compétences et les critères pour choisir un électricien spécialisé en domotique, ou les astuces pour planifier l’éclairage d’une cuisine neuve, peut guider votre choix et améliorer la qualité des livrables.
Vous préparez un nouveau projet et souhaitez sécuriser les bases techniques ? Explorez les conseils sur les meilleures pratiques et les vérifications essentielles avant de signer un devis. Le choix du bon interlocuteur, la clarté des garanties et la vérification des sections et des protections du tableau sont des points clés à examiner attentivement avant de valider votre projet électrique.
